1.1. 图层属性
1.1.1. DEM
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:默认值为数据属性中值,为DEM,不允许修改
Ø 数据类型:默认值为数据属性中值,不允许修改
Ø 数据级别:默认值为数据属性中值,允许修改,但值域必须在原数据级别范围内。
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 高程范围:默认值为数据属性中值,不允许修改。
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 优先级:在客户端的渲染优先级,允许修改
图层配置文件格式如下::
<DEMLayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink> </HTTPLink>
< DataType ></ DataType >
<LonLatRect></LonLatRect>
<Level></Level>
<Priority></Priority>
</DEMLayer>

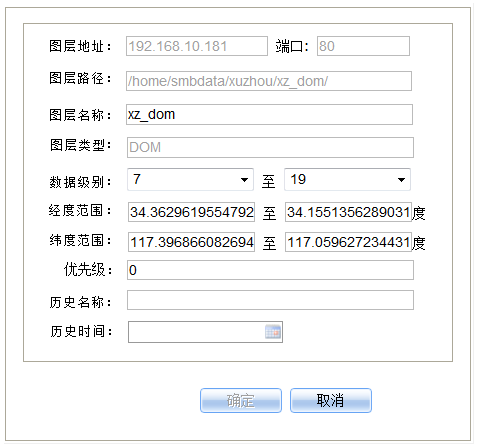

1.1.2. DOM
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:默认值为数据属性中值,为DOM,不允许修改
Ø 数据级别:默认值为数据属性中值,允许修改,但值域必须在原数据级别范围内。
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 优先级:在客户端的渲染优先级,允许修改
图层配置文件格式如下:
<DOMLayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink> </HTTPLink>
<Level></Level>
<LonLatRect></LonLatRect>
<Priority></Priority>
</DOMLayer >

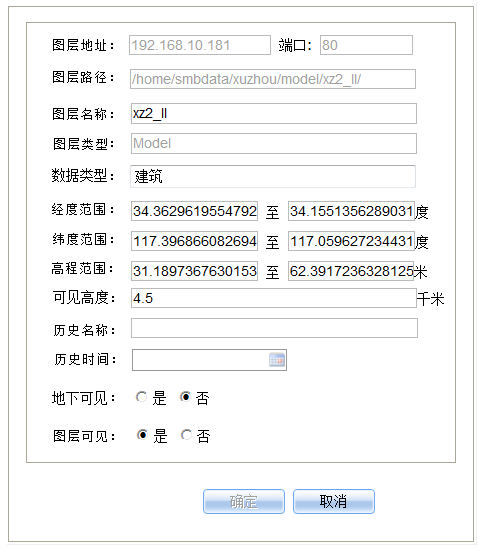

1.1.3. Model
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:默认值为数据属性中值,为Model,不允许修改
Ø 数据类型: 默认值为数据属性中值,不允许修改
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 高程范围:为数据属性中值,不允许修改
Ø 可见高度:数据可见的最高可见高度,默认值4.5千米,允许修改。
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 地下可见:设置图层在地下是否可见,默认为否,允许修改
Ø 图层可见:设置图层的初始可见性,默认为是,允许修改。
图层配置文件格式如下:
<ModelLayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink> </HTTPLink>
<DataType></ DataType >
<LonLatRect></LonLatRect>
<Height></Height>
<Underground></Underground>
<Visibility> </Visibility>
</ModelLayer >
注:最大可见高度(Height)与最大可见级别(VisibleMaxLevel)是否需要统一,那个更合理。

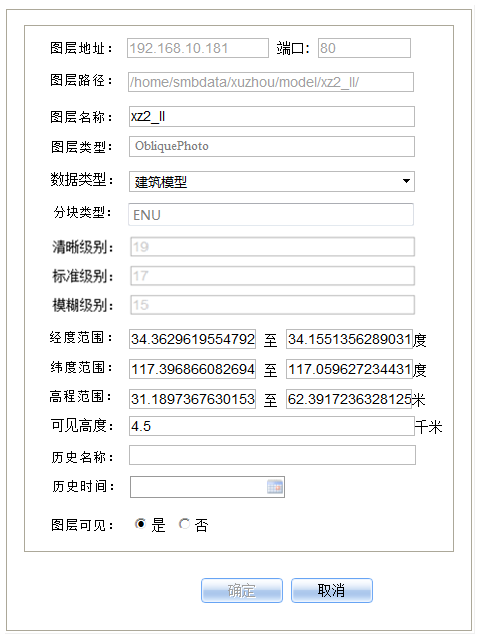

1.1.4. ObliquePhoto
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:为数据属性中值,为ObliquePhoto,不允许修改
Ø 数据类型: 下拉列表项包括:建筑模型、地面模型,允许修改。
Ø 倾斜类型:为数据属性中值,不允许修改
Ø 清晰级别:为数据属性中值,不允许修改
Ø 标准级别:为数据属性中值,不允许修改
Ø 模糊级别:为数据属性中值,不允许修改
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 高程范围:为数据属性中值,不允许修改
Ø 可见高度:数据可见的最高可见高度,默认值4.5千米,允许修改。
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 图层可见:设置图层的初始可见性,默认为是,允许修改。
图层配置文件格式如下:
<ObliquePhotoLayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink> </HTTPLink>
<DataType></DataType>
<TileType></TileType>数据分块类型,值为“ENU”或“BingMaps”
<Clarity></Clarity>对应倾斜数据LOD清晰级别
<Standard></Standard>倾斜数据LOD标准级别
<Vague></Vague>倾斜数据LOD模糊级别
<LonLatRect></LonLatRect>
<Height></Height>数据最高可见高度
<Visibility> </Visibility>
</ObliquePhotoLayer>

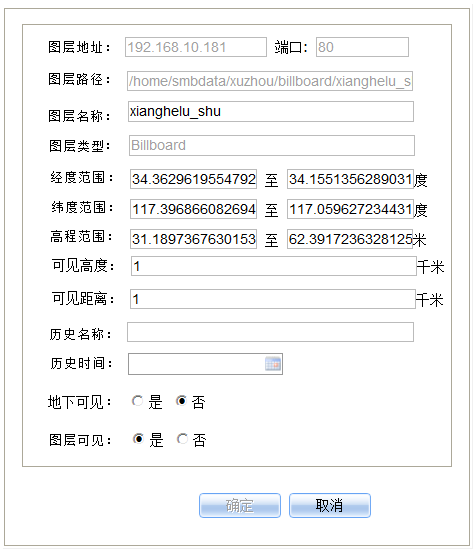

1.1.5. Billboard
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:为数据属性中值,为Billboard,不允许修改
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 高程范围:为数据属性中值,不允许修改
Ø 可见高度:数据可见的最高可见高度,默认值1.0千米,允许修改。
Ø 可见距离:数据可见的最远距离(远裁面),默认值为1.0千米,允许修改
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 地下可见:设置图层在地下是否可见,默认为否,允许修改
Ø 图层可见:设置图层的初始可见性,默认为是,允许修改。
图层配置文件格式如下:
<BillboardLayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink> </HTTPLink>
<LonLatRect></LonLatRect>
<Height></ Height>
<VisibleRange ></VisibleRange>
<Underground></Underground>
<Visibility> </Visibility>
</BillboardLayer >

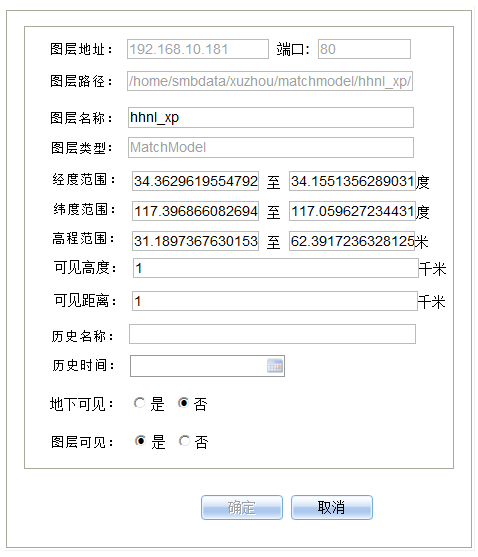

1.1.6. MatchModel
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:为数据属性中值,为MatchModel,不允许修改
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 高程范围:为数据属性中值,不允许修改
Ø 可见高度:数据可见的最高高度,默认值1.0千米,允许修改。
Ø 可见距离:数据可见的最远距离(远裁面),默认值为1.0千米,允许修改
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 地下可见:设置图层在地下是否可见,默认为否,允许修改
Ø 图层可见:设置图层的初始可见性,默认为是,允许修改。
图层配置文件格式如下:
<MatchModelLayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink> </HTTPLink>
<LonLatRect></LonLatRect>
<Height></Height> 数据最大可见高度
<VisibleRange></VisibleRange> 数据最远可见距离
<Underground></Underground> 地下是否可见
<Visibility></Visibility> 数据是否可见
</MatchModelLayer>

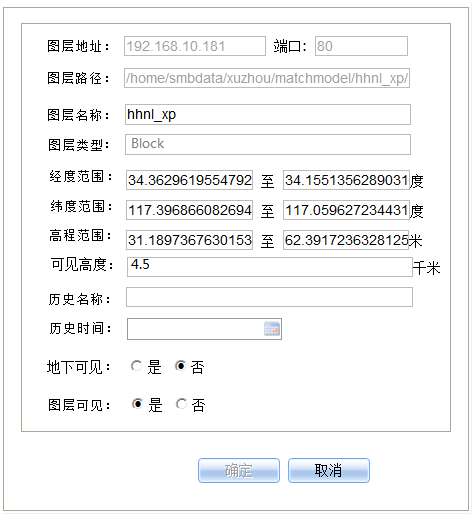

1.1.7. Block
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:为数据属性中值,为Block,不允许修改
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 高程范围:为数据属性中值,不允许修改
Ø 可见高度:数据可见的最高可见高度,默认值4.5千米,允许修改。
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 地下可见:设置图层在地下是否可见,默认为否,允许修改
Ø 图层可见:设置图层的初始可见性,默认为是,允许修改。
图层配置文件格式如下:
<BlockLayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink></HTTPLink>
<LonLatRect></LonLatRect>
<Underground></Underground>
<Visibility></Visibility>
</BlockLayer>

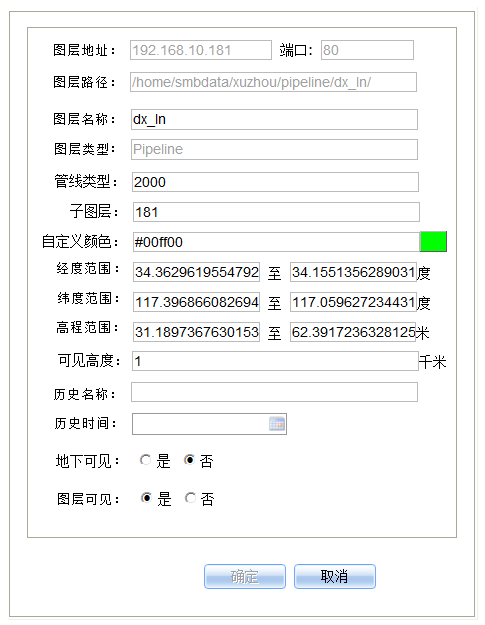

1.1.8. Pipeline
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:为数据属性中值,为Pipeline,不允许修改
Ø 管线类型:为数据属性中值,不允许修改
Ø 子图层:为数据属性中值,不允许修改
Ø 自定义颜色:默认值为国标颜色,点击颜色按钮可以设置颜色,允许修改。
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 高程范围:为数据属性中值,不允许修改
Ø 可见高度:数据可见的最高可见高度,默认值1.0千米,允许修改。
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 地下可见:设置图层在地下是否可见,默认为否,允许修改
Ø 图层可见:设置图层的初始可见性,默认为是,允许修改。
图层配置文件格式如下:
<PipelineLayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink> </HTTPLink> 数据访问地址
<PipelineType></ PipelineType > 管线类型
<SubLayers>183</SubLayers>子图层
<CustomColor></CustomColor> 管线自定义颜色
<LonLatRect></LonLatRect>
<Underground> </Underground> 地下是否可见
<Visibility> </Visibility> 数据是否可见
</PipelineLayer >

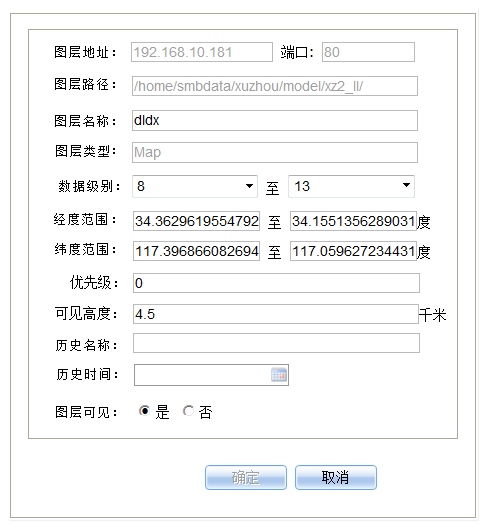

1.1.9. Map
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:为数据属性中值,为Map,不允许修改
Ø 数据级别:默认值为数据属性中值,允许修改,但值域必须在原数据级别范围内。
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 优先级:设置数据的显示优先级,允许修改
Ø 可见高度:数据可见的最高可见高度,默认值4.5千米,允许修改。
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 图层可见:设置图层的初始可见性,默认为是,允许修改。
图层配置文件格式如下:
<MapLayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink> </HTTPLink>
<Level></Level>
<LonLatRect></LonLatRect>
<Priority></Priority>
<VisibleMaxLevel></VisibleMaxLevel>
<Visibility> </Visibility>
</MapLayer >
注:最大可见高度(Height)与最大可见级别(VisibleMaxLevel)是否需要统一,那个更合理。

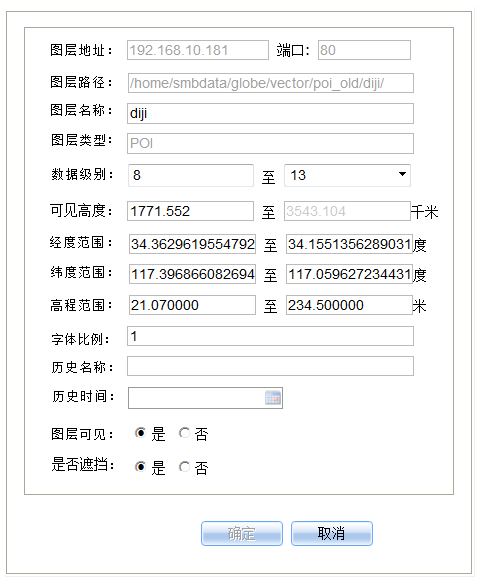

1.1.10. POI
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:为数据属性中值,为POI,不允许修改
Ø 数据级别:默认值为数据属性中值,允许修改,但值域必须在原数据级别范围内。
Ø 可见高度:数据可见的最低、最高可见高度,最低可见高度允许修改(默认值为根据级别自动计算,最小值0),最高可见高度不允许修改(为根据级别自动计算得到)。
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 高程范围:为数据属性中值,不允许修改
Ø 字体比例:设置字体缩放比例,默认为1,允许修改
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 图层可见:设置图层的初始可见性,默认为是,允许修改。
Ø 是否遮挡:设置POI是否被建筑和地形遮挡,默认为否。
图层配置文件格式如下:
<POILayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink></HTTPLink> 数据访问地址
<Level></Level>
<LonLatRect ></ LonLatRect >
<FontScale></FontScale>字体比例
<Height></Height> 数据可见高度
<ZEnable></ZEnable>是否遮挡
<Visibility></Visibility> 数据是否可见
</POILayer>

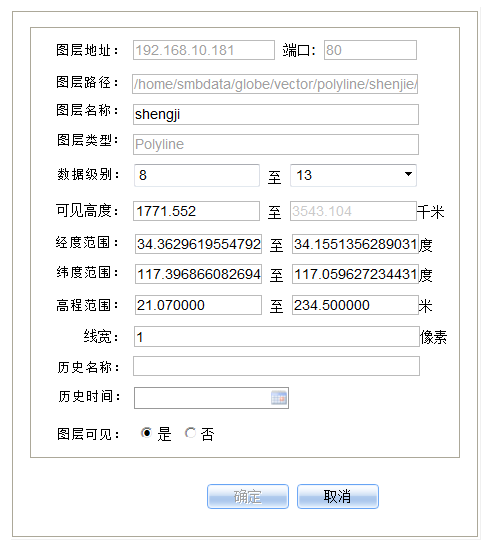

1.1.11. Polyline
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:为数据属性中值,为Polyline,不允许修改
Ø 数据级别:默认值为数据属性中值,允许修改,但值域必须在原数据级别范围内。
Ø 可见高度:数据可见的最低、最高可见高度,最低可见高度允许修改(默认值为根据级别自动计算,最小值0),最高可见高度不允许修改(为根据级别自动计算)。
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 高程范围:为数据属性中值,不允许修改
Ø 线宽:设置字体缩放比例,默认为1像素,允许修改
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 图层可见:设置图层的初始可见性,默认为是,允许修改。
图层配置文件格式如下:
<PolylineLayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink></HTTPLink> 数据访问地址
<Level></Level>
<LonLatRect ></ LonLatRect >
<LineWidth></LineWidth>线宽度
<Height></Height>数据可见高度
<Visibility></Visibility>
</PolylineLayer >
注:前端显示(Zindex)项作用是什么,被去掉了。

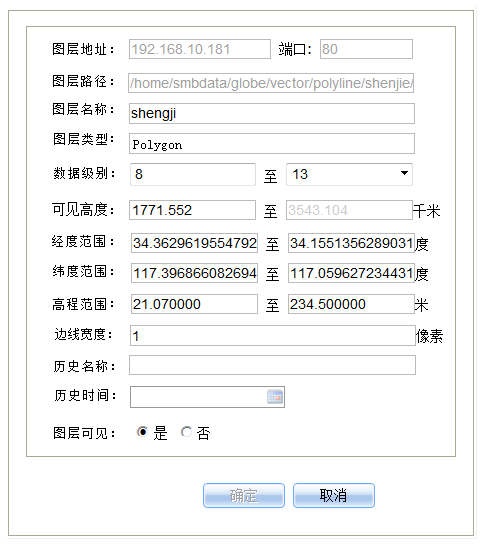

1.1.12. Polygon
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:为数据属性中值,为Polygon,不允许修改
Ø 数据级别:默认值为数据属性中值,允许修改,但值域必须在原数据级别范围内。
Ø 可见高度:数据可见的最低、最高可见高度,最低可见高度允许修改(默认值为根据级别自动计算,最小值0),最高可见高度不允许修改(为根据级别自动计算得到)。
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 高程范围:为数据属性中值,不允许修改
Ø 边线宽度:设置边线宽度,默认为1像素,允许修改
Ø 边线颜色:点击颜色按钮,设置边线的颜色(默认白色,#ffffff)
Ø 边线透明度:设置边线透明度(0-255,默认值100)
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 图层可见:设置图层的初始可见性,默认为是,允许修改。
数据配置文件格式如下:
<PolygonLayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink></HTTPLink> 数据访问地址
<Level></Level>
<LonLatRect ></ LonLatRect >
<LineWidth></LineWidth>线宽度
<Height></Height>数据可见高度
<Visibility></Visibility> 数据是否可见
</PolygonLayer>

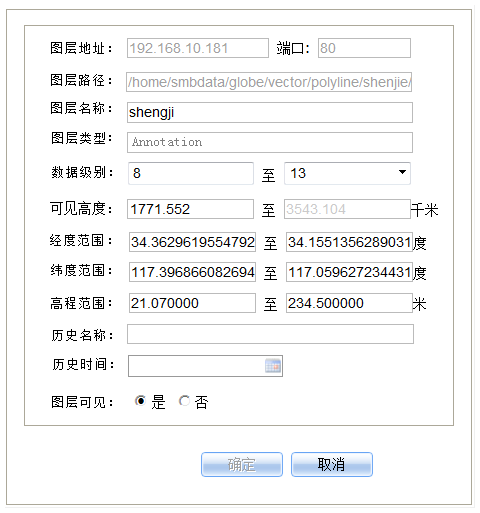

1.1.13. Annotation
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层路径:图层在数据服务器上的绝对存储路径,不允许修改
Ø 图层名称:在图层树上的显示名称,全局唯一,默认值为数据属性中值,允许修改
Ø 图层类型:为数据属性中值,为Annotation,不允许修改
Ø 数据级别:默认值为数据属性中值,允许修改,但值域必须在原数据级别范围内。
Ø 可见高度:数据可见的最低、最高可见高度,最低可见高度允许修改(默认值为根据级别自动计算,最小值0),最高可见高度不允许修改(为根据级别自动计算得到)。
Ø 字体比例:设置文字的缩放比例,默认值为1,允许修改
Ø 经度范围:默认值为数据属性中值,允许修改,但值域必须在原数据经度范围内。
Ø 纬度范围:默认值为数据属性中值,允许修改,但值域必须在原数据纬度范围内。
Ø 高程范围:为数据属性中值,不允许修改
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 图层可见:设置图层的初始可见性,默认为可见,允许修改
图层配置文件格式如下:
<AnnotationLayer id=" " name=" " datetime=" " grouptype=" ">
<HTTPLink> </HTTPLink>
<Level></Level>
<LonLatRect></LonLatRect>
<Height></Height>数据可见高度
<FontScale> </FontScale> 字体缩放比例
<Visibility></Visibility> 数据是否可见
</AnnotationLayer>

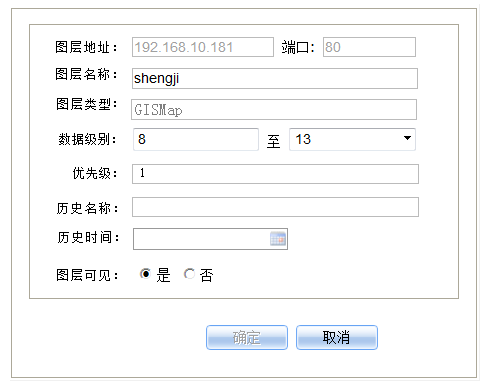

1.1.14. GISMap
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层名称:默认为数据表名,允许修改,全局唯一。
Ø 图层类型:为GISMap,不允许修改
Ø 数据级别:图层可见时,图层显示的最小和最大级别(默认值9,18),允许修改
Ø 优先级:数据显示的优先级,默认值为0,允许修改
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 图层可见:设置图层的初始可见性,默认为可见,允许修改
数据配置文件格式如下:
<GISMapLayer id=" " name=" " datetime=" " grouptype=" ">
< HTTPLink > </ HTTPLink > 数据服务器地址(IP和端口号)
<Level></Level> 图层可见时,数据的最小级别和最大级别
<Priority></Priority>数据显示的优先级
<Visibility></Visibility> 数据是否可见
</ GISMapLayer >

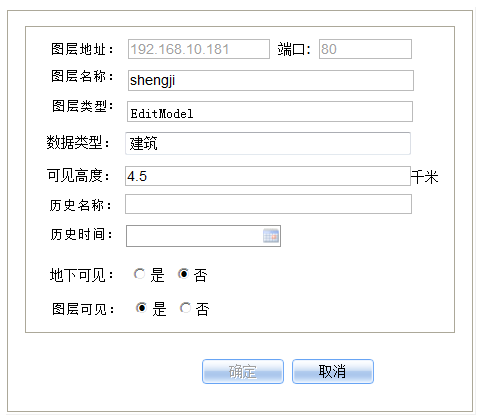

1.1.15. EditModel
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层名称:默认为数据表名,允许修改,全局唯一。
Ø 图层类型:为EditModel,不允许修改
Ø 数据类型:为数据属性中值,不允许修改
Ø 可见高度:数据可见的最高可见高度,默认值4.5千米,允许修改。
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 地下可见:设置图层的地下可见性,默认为否,允许修改
Ø 图层可见:设置图层的初始可见性,默认为可见,允许修改
图层配置文件格式如下:
< EditModelLayer id=" " name=" " datetime=" " grouptype=" ">
< HTTPLink > </ HTTPLink >
<DataType> </ DataType >
<Height></Height>数据最高可见高度
<Underground> </Underground> 地下是否可见
<Visibility> </Visibility> 数据是否可见
</ EditModelLayer >

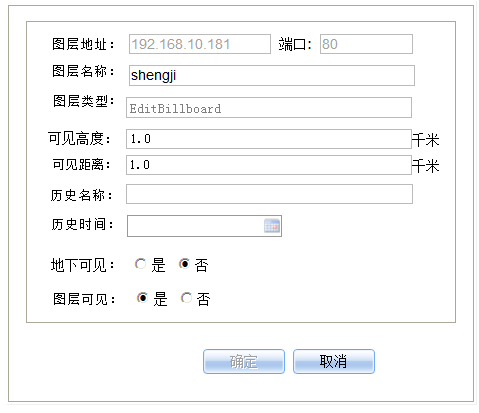

1.1.16. EditBillboard
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层名称:默认为数据表名,允许修改,全局唯一。
Ø 图层类型:为EditBillboard,不允许修改
Ø 可见高度:数据可见的最高可见高度,默认值1.0千米,允许修改。
Ø 可见距离:数据可见的最远可见距离(远裁面),默认值1.0千米,允许修改。
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 地下可见:设置图层的地下可见性,默认为否,允许修改
Ø 图层可见:设置图层的初始可见性,默认为可见,允许修改
图层配置文件格式如下:
< EditBillboardLayer id=" " name=" " datetime=" " grouptype=" ">
< HTTPLink > </ HTTPLink >
<Height></Height>数据可见高度
<VisibleRange ></VisibleRange>
<Underground> </Underground> 地下是否可见
<Visibility> </Visibility> 数据是否可见
</ EditBillboardLayer >
1.1.17. EditMatchModel
Ø 图层地址:图层所在的数据服务器地址(IP和端口号),不允许修改
Ø 图层名称:默认为数据表名,允许修改,全局唯一。
Ø 图层类型:为EditMatchModel,不允许修改
Ø 可见高度:数据可见的最高可见高度,默认值1.0千米,允许修改。
Ø 可见距离:数据可见的最远可见距离(远裁面),默认值1.0千米,允许修改。
Ø 发布路径:为数据属性中值,不允许修改。
Ø 历史时间:数据修改的的历史时间,与历史管理功能相关,允许修改
Ø 历史名称:数据修改时历史名称,与历史管理相关,允许修改
Ø 地下可见:设置图层的地下可见性,默认为否,允许修改
Ø 图层可见:设置图层的初始可见性,默认为可见,允许修改
图层配置文件格式如下:
< EditBillboardLayer id=" " name=" " datetime=" " grouptype=" ">
< HTTPLink > </ HTTPLink >
<Height></Height>数据可见高度
<VisibleRange ></VisibleRange>
<Underground> </Underground> 地下是否可见
<Visibility> </Visibility> 数据是否可见
</ EditBillboardLayer >
